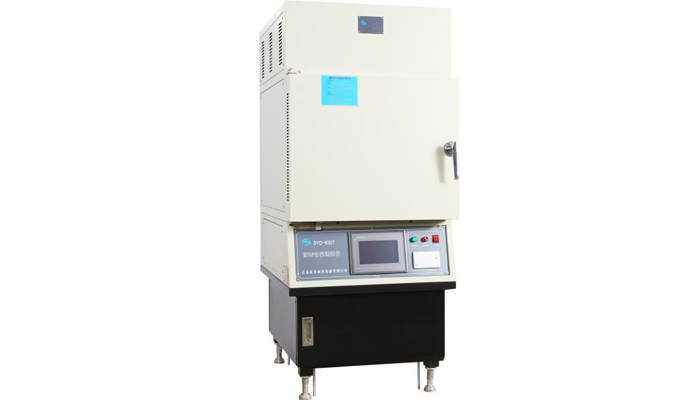

上海昌吉SYD-6307型瀝青含量測試儀(燃燒法)
本儀器是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0735-2011《瀝青混合料中瀝青含量試驗(燃燒爐法)》及JT/T 671-2006《燃燒法瀝青含量測試儀》所規定的要求設計制造的。本儀器可快速、準確、安全、可靠地測定瀝青含量,既適用于測定瀝青混合料中的瀝青含量,也
產品介紹
產品功能介紹
本儀器是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0735-2011《瀝青混合料中瀝青含量試驗(燃燒爐法)》及JT/T 671-2006《燃燒法瀝青含量測試儀》所規定的要求設計制造的。本儀器可快速、準確、安全、可靠地測定瀝青含量,既適用于測定瀝青混合料中的瀝青含量,也適用于對燃燒后的瀝青混合料進行篩分分析,是各瀝青混合料生產、研究、使用等單位檢測瀝青含量的理想儀器。本儀器也符合ASTM D 6307-98標準、AASHTO T308-99標準的技術要求。
一、主要技術特點
1、使用單片機和高精度電子天平進行試驗和控制,操作簡單易學,使用維護方便。2、使用單片機和高精度電子天平測量試樣重量變化,按預先設定的試驗穩定值準確地判斷試驗結束點。
3、采用新型爐體結構,升溫速度快,試驗時間短。
4、新型外觀設計,爐體外形美觀。爐體與天平機箱定位準確,保證試樣中心位于天平中心。 |
|
6、測試結束后自動形成打印文件,打印機自動打印試驗報告。
二、主要技術參數及指標
1、最大試樣重量: 4000g2、推薦試樣重量: 1000g~1500g
3、天平量程: 10kg
4、天平分度: ±0.1g
5、燃燒室尺寸: 350mm×440mm×330mm(長×寬×高)
6、最高工作溫度: 800℃
7、試驗穩定系數: 0.01%
8、外形尺寸: 700mm×800mm×1550mm(長×寬×高)
9、工作電源: AC380V、50Hz,20A,三相五線制
產品配置清單
一、SYD-6307瀝青含量測試儀儀器配套清單(出廠標配)
序號 | 名 稱 | 單位 | 數量 | 備 注 |
1 | SYD-6307型瀝青含量測試儀 | 臺 | 1 | |
2 | 電子天平 | 臺 | 1 | |
3 | 裝料框 | 套 | 1 | |
4 | 電源線 | 根 | 2 | |
5 | 取料手柄 | 個 | 1 | |
6 | 波紋管 | 根 | 1 | |
7 | 鋼絲刷 | 把 | 1 | |
8 | 使用說明書 | 份 | 1 | |
9 | 合格證書 | 份 | 1 | |
10 | 產品保修卡 | 份 | 1 |
產品維護保養
SYD-6307型瀝青含量測試儀操作規程和使用維護說明
一、安裝調試操作規程

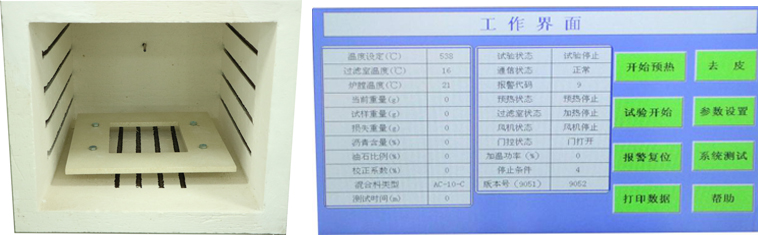

1、檢查試驗室電源是否安全接通。2、打開面板上的“總電源” 按鈕,蜂鳴器發出“滴”的聲響后,10秒鐘后顯示屏進入工作界面,等待1分鐘后,系統進入工作狀態。
3、點擊【參數設置】,進入“參數設置”界面,參考 “2:參數設置界面” 中的說明,設置好參數后,返回到“工作界面”。
注意:如果工作界面中,顯示的參數和本次試驗的參數一致, 則不用此操作。只有在當前參數和試驗要求的參數不一致時,才需要重新參數設置。
4、按如下程序操作:
⑴ 按【開始預熱】鍵,加熱指示燈亮,燃燒爐開始預熱。
⑵ 當爐膛溫度達到預先設置的溫度(通常設置為538℃)時,打開燃燒爐爐門,此時加熱自動停止,將空料筐放在托盤上(請小心輕放)。
⑶ 待試樣重量數值(此時為料筐重量)穩定后,再按【去皮】鍵,將試樣重量清零,數值應小于0.2g。(注:必須去除皮重后再打開爐門)。
⑷ 打開爐門取出料筐,關閉爐門,重新按【開始預熱】鍵,使系統一直處于預熱狀態中。
⑸ 將需要試驗的瀝青混合料攤開放入料筐內,注意不要堆放在一起要攤平放入料筐內。
⑹ 裝好混合料后,如果此時“過濾室溫度”顯示大于600度時,將料筐放在燃燒爐內的托盤上,一定要將料筐放置在托盤的中央,才能確保試驗結果的準確性。
⑺ 關上爐門,按【試驗開始】,加熱指示燈亮,燃燒爐開始加熱,風機開始工作,顯示屏上各參數進行監控顯示,此時試驗開始。
⑻ 試驗中顯示屏不斷的顯示各參數值,當損失的重量達到一定的值時,控制系統自動判斷試驗是否結束。試驗結束風機自動停止工作后,顯示屏顯示試驗結果,打印機自動打印試驗報告(必須等打印機自動打印報告單后再開門)。
⑼ 打開爐門取出料筐并清理干凈,關閉電源等等30秒以上開機,準備下一次試驗。
二、電子稱的校準方法
1、準備一個2Kg的砝碼。2、軟件切換到“系統測試”界面中。
3、點擊【去皮】,稱量值處顯示0g。
4、把2kg的砝碼放置于托盤上,點擊【校秤】, 當試樣重量變為砝碼真實重量時,即為校準完畢。
三、注意事項
1、試驗人員必須戴好隔熱手套,防止事故,嚴禁用身體各個部位直接接觸燃燒爐。
2、燃燒爐在預熱時,嚴禁按動控制面板上的任何按鍵并且嚴禁打開爐門。
3、電子天平預熱時間為15分鐘,為使測量更加準確,應在15分鐘后再進行試驗操作。
4、由于燃燒時一部分礦粉隨煙灰丟失,每次更換混合料類型時應在試驗室用相同的料精拌后燒兩到三次。燃燒完畢后記下計算油石比與燃燒真實值之差,此參數就是校正誤差系數,添入校正參數中,補充修正實際值與燃燒值之間的誤差。
5、試驗時料筐要輕拿輕放,防止用力過大過猛導致托盤偏移,影響試驗結果精度。
6、每次試驗結束時,請用鋼絲刷將料筐清理干凈,不留殘渣。
7、在市電不穩的場所最好增加一臺電源穩壓器,確保供電穩定不變。
8、長途搬運燃燒時應將電子稱、托盤拆下。燃燒爐門上的隔熱保溫層拆除,妥善保護,同時爐膽內填充柔軟填充物,防止電爐絲脫落。用戶搬運燃燒爐時也可向本公司售后服務人員咨詢。
注:用戶長途搬運本儀器時,如有需要可向本公司服務部咨詢。
警告:儀器出現故障時應立即切斷電源,待儀器完全冷卻后,請專業技術人員檢修并排除故障后方可繼續使用,防止發生意外!
