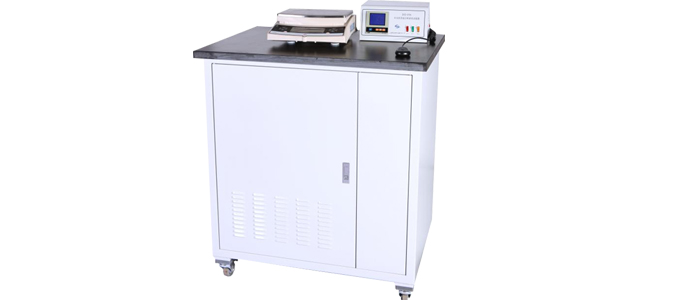

上海昌吉SYD-0705型壓實瀝青混合料密度試驗器
SYD-0705壓實瀝青混合料密度試驗器是以中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0705-2011《壓實瀝青混合料密度試驗（表干法）》為主要依據，兼顧T 0706-2011《壓實瀝青混合料密度試驗（水中重法）》和T 0707-2011《壓實瀝青混合料密度試驗（蠟封法）》所規定的要求設計
產品介紹
產品功能介紹
SYD-0705壓實瀝青混合料密度試驗器是以中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0705-2011《壓實瀝青混合料密度試驗（表干法）》為主要依據，兼顧T 0706-2011《壓實瀝青混合料密度試驗（水中重法）》和T 0707-2011《壓實瀝青混合料密度試驗（蠟封法）》所規定的要求設計制造的。本儀器適用于：
1、按照T 0705標準，用表干法測定吸水率不大于2%的各種瀝青混合料試件的毛體積相對密度和毛體積密度。2、按照T 0706標準，用水中重法測定吸水率小于0.5%的密實瀝青混合料試件的表觀相對密度或表觀密度。
3、按照T 0707標準，用蠟封法測定吸水率大于2%的瀝青混凝土或瀝青碎石混合料試件的毛體積相對密度和毛體積密度。
4、本儀器配置的天平，還可用于按T 0708標準規定的要求稱重干燥試件的空中質量，進而計算用體積法測定的試件的毛體積相對密度和毛體積密度。
 |
一、主要技術特點
1、本儀器一機多用，可以同時滿足中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中表干法、水中重法、蠟封法及體積法對試樣稱重的要求，進而計算相應的密度或相對密度。2、本儀器采用微電腦控制水浴溫度，操作方便，簡單、可靠。
3、本儀器電氣控制箱采用可卸式結構，通過航空插頭、插座實現電氣控制箱與水浴控溫、水箱液位控制、水浴循環攪拌等電路的連接。
 |
5、本儀器溢流水箱采用不銹鋼材料，經久耐用，清洗方便，并能自動補充和穩定工作水箱的水位，方便操作。
 |
7、本儀器臺面采用復合理化板，美觀實用，為電子天平提供一個穩定的工作平臺。
二、主要技術參數及指標
1、溢流水箱內徑： 440mm×410mm×200mm（長×寬×高）2、制冷壓縮機功率： 250W
3、電熱管功率： 1.3kW

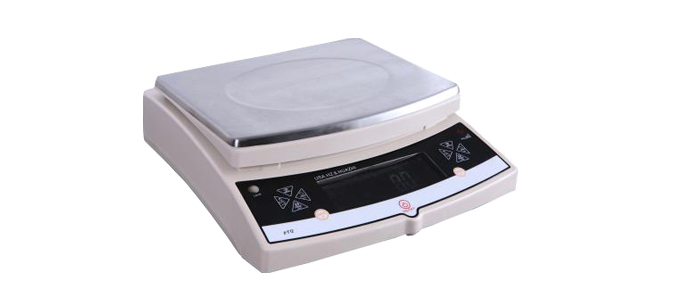

4、電子天平
最大稱量： 15kg
稱重感量： 0.1g
5、控溫精度： （25±0.5）℃
6、工作電源： AC（220±10%）V，50Hz
7、整機功耗： ≤1600W
8、外形尺寸： 930mm×750mm×1150mm（長×寬×高（含天平））
產品配置清單
一、SYD-0705型 壓實瀝青混合料密度試驗器儀器配套清單（出廠標配）
| 序號 | 名 稱 | 單位 | 數量 | 備注 |
| 1 | SYD-0705型壓實瀝青混合料密度試驗器 | 臺 | 1 | |
| 2 |
高精度電子天平 （含使用說明書、掛鉤等附件） |
套 | 1 | |
| 3 | 電氣控制箱 | 套 | 1 | |
| 4 | 圓網藍 | 套 | 1 | |
| 5 | 方網藍 | 套 | 1 | |
| 6 | 試件托盤（試件在天平盤上稱重時防止水滴入天平內） | 只 | 1 | |
| 7 | 使用說明書 | 份 | 1 | |
| 8 | 溫控儀使用說明書 | 份 | 1 | |
| 9 | 合格證書 | 份 | 1 | |
| 10 | 產品保修卡 | 份 | 1 |
產品維護保養
SYD-0705型壓實瀝青混合料密度試驗器調試規程和使用說明書
一、試驗方法
（一）儀器的安裝
1、打開包裝箱（包括電子天平的包裝箱，清點備品備件）。
2、將柜式機箱安放在平整的地面上，電氣控制箱安放在大理石臺面上（在磁鐵處），電氣控制箱輸出插頭與機箱插座接好（注意插頭和插座的缺口位置）。
3、將電子天平安放在臺面上（具體方法要嚴格按照ESK系列電子天平說明書的要求），安裝底部掛鉤，掛鉤應位于臺面圓孔中間。
4、柜式機箱應距離墻面10cm以上，就位后應將前面萬向輪的剎車鎖死。
5、檢查供電電源應符合本儀器工作的要求，并有良好的接地端。
（二）試驗前的準備
1、使用前應仔細閱讀本儀器使用說明書及電子天平使用說明書。
2、仔細閱讀中華人民共和國JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程中的T0705-2011壓實瀝青混合料密度試驗》等與所做試驗相關的標準，了解并熟悉標準所闡述的試驗方法、步驟和試驗要求。
3、按相關標準所規定的要求，準備好試驗用的試驗器具、材料。
4、電子天平的安裝要嚴格按照使用說明書的要求規范操作。
注意：電子天平屬精密計量儀器，經長途運輸在重新啟用前，需要進行檢查和請有資質的計量檢定單位進行標定。
特別注意：
在電子天平的底掛鉤安裝時，（1）掛鉤上的保險彈簧鉤的大頭位于下方；（2）保險彈簧鉤的平面與電子天平長度方向平行。
5、打開柜式機箱前門或左側門，向左水箱注入清潔的自來水，直至溢流至右水箱，讓水位到標尺18cm左右即可。
注：當購買的新儀器第一次加水工作時出現循環泵工作而水不能從循環泵出水口流出的情況（循環泵出水口：柜式機箱前門打開，在左側水箱近身的上角處），并不是儀器出現了故障，而是循環泵轉子內無水造成的，請按如下方法處理：
打開攪拌開關讓循環泵工作約幾秒鐘，再關上數十秒。這樣的間斷工作反復數次，直至循環泵出水口有水噴出為止。
通過這樣的處理，一般情況下循環泵就能正常工作了。
6、檢查本儀器的工作和環境條件，使其符合說明書所規定的工作環境和條件。
7、依次打開控制箱的總電源，攪拌、制冷、加熱開關。當室溫低于24℃時可不打開制冷開關。
8、按照溫控儀使用說明書的方法，設定水箱的控制溫度。
注：儀器出廠時溫控儀的參數已經設置好，除特別需要用戶一般不要輕易改變。
9、當溫控儀顯示溫度穩定在25±0.5℃時，可開始進行試驗。
（三）試驗步驟（以T 0705-2011《壓實瀝青混合料密度試驗（表干法）》為例）
1、除去試件表面的浮粒，稱取干燥試件的空中質量（ma），電子天平所顯示的讀數為試件的質量（精確到0.1g）。
2、將網籃掛上電子天平的底掛鉤，關閉循環開關，待電子天平讀數穩定后按電子天平的“去皮”鍵，天平顯示為“0.0”，把試件放入網籃中浸水（3～5）min，讀取水中質量（mw）。
注：若電子天平讀數保持變化，不能很快達到穩定，說明試件吸水較嚴重，不適用此法（表干法）測定，應改用本規程T0707的臘封法測定。
3、從水中取出試件，用潔凈柔軟的擰干濕毛巾輕輕擦去試件的表面水（不得吸走空隙內的水），稱取試件的表干質量(mf)。從試件拿出水面到擦試結束不宜超過5s，稱量過程中流出的水不得再擦試。
4、對從工程現場鉆取的非干燥試件，可先稱取水中質量（mw）和表干質量（mf），然后用電風扇將試件吹干至恒重（一般不少于12h），當不需進行其他試驗時，也可用60℃±0.5℃烘箱烘干至恒重，再稱取空中質量（ma）。
5、每次試驗完成后，打開攪拌開關，讓水箱里的水繼續循環。

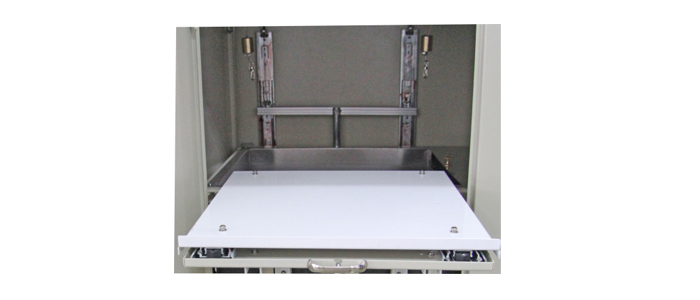

6、活動托板的使用方法
活動托板是為了減輕做車轍試件（300㎜×300㎜×100㎜）時的工作強度而專門設計的。

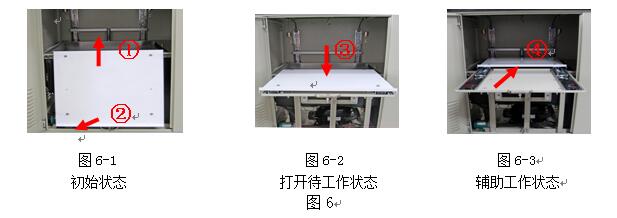

⑴ 活動托板的打開（見圖6）
在圖6中的圖6-1初始狀態下，在標志①處整體往上拉，使活動托板的下端往上抬高，同時在②處往外拉，直到活動托板處于水平位置，圖6-2中顯示的③打開待工作狀態。
此時，取下箱體左邊的花籃螺絲扣（連著不銹鋼鏈子），把花籃螺絲扣的掛鉤鉤住活動托板把手下方的保險扣，旋轉花籃螺絲扣，使不銹鋼鏈子基本上處于拉緊狀態如圖7-1所示

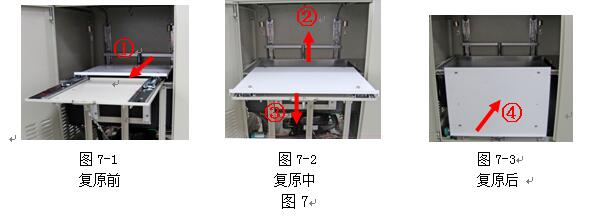

⑵ 活動托板的復原（見圖7）
試驗完成后，一般可把活動托板處于打開待工作狀態，如果儀器長期不用而需要關閉前門，需要將活動托板復原到初始位置，方法如下。
在圖7中的圖7-1復原前狀態下，旋松花籃螺絲扣，把花籃螺絲扣的掛鉤從托板把手下方的保險扣中取下，按標志①所示將上活動托板拉回到與下臺板重合，見圖7-2復原中狀態。
在圖7-2中的復原中狀態，按標志②所示往上拉，按標志③所示往下拉，使標志③處垂直向下，直到如圖7-3中所示復原后的狀態，見圖7-3中標志④所示，活動托板即恢復原狀。
7、當做車轍試件（300㎜×300㎜×100㎜）時，將裝有車轍試樣的方形網籃放置到圖6-2中的打開待工作狀態下的上活動托板上，然后按照圖6-3中輔助工作狀態下標志所示將左手按住托板把手，右手推動上活動托板，讓試件置于電子天平下方，然后將方形網籃上的2個帶不銹鋼鏈條的S形掛鉤掛在電子天平下方的保險掛鉤上，略抬高方形網籃后將上活動托板往外拉回到圖6-2的打開待工作狀態。（注意不要讓S形掛鉤脫開天平的保險掛鉤）慢慢放下方形網籃，讓方形網籃內的試件完全浸入水中，待電子天平的讀數穩定后再讀取水中質量（mw）。
8、電動升降裝置的使用方法
電動升降機構是為減輕工作強度而專門設計的，其使用方法如下：
⑴ 把裝有車轍試件（300㎜×300㎜×100㎜）的方形網籃放在上活動托板上。

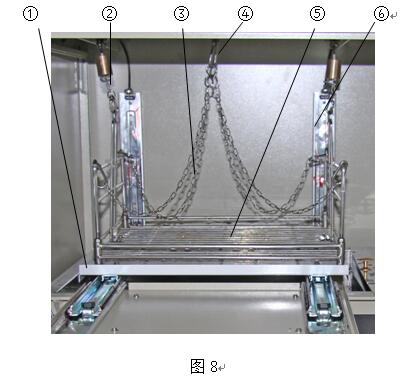

⑵ 推動上活動托板，讓車轍試件置于電子天平正下方，將方形網籃上的2個帶不銹鋼鏈子的S形掛鉤掛在電子天平下方的保險掛鉤上，見圖8。
① 托板：上活動托板。
② 升降掛鉤：左右各一個，掛在方形網籃左右兩個耳環內。
③ 方形網籃鏈條：共2根，附有四個保險扣，分別掛在方形網籃的四個角上，每根不銹鋼鏈條中央各有1個S形掛鉤，兩個S形掛鉤再掛在電子天平下方的保險掛鉤上。
④ 電子天平保險掛鉤：電子天平的稱重掛鉤。
⑤ 方形網籃：內置試樣（本圖中未放試樣）。
⑥ 升降導軌：自動升降機構的上下運動導軌，左右各一條。
⑶ 把鋼絲繩下方的2個保險扣分別扣住方形網籃左右兩側的耳環上，見圖8。

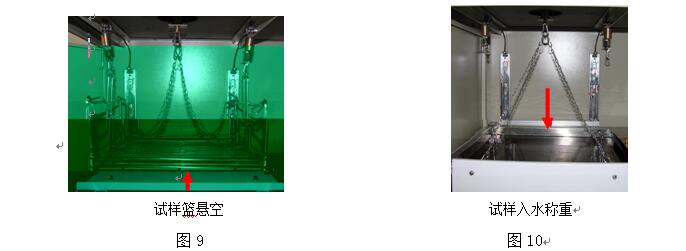

⑷ 按住升降電機控制手柄上的“升”按鍵，讓方形網籃略高于上活動托板，見圖9。松開按鍵，將上活動托板拉回到與下臺板重合，見圖7-2。按住操作手柄上的“降”按鍵，讓裝有車轍試件的方形網籃徐徐下降，直至方形網籃上的2條不銹鋼鏈條拉緊后松開按鍵，見圖10。
⑸ 稱重結束后，按住操作手柄上的“升”按鍵，讓方形網籃上升至略高于上活動托板。將上活動托板推至方形網籃的下方，再按住操作手柄上的“降”按鍵，讓裝有車轍試件的方形網籃慢慢落在上活動托板上，直至方形網籃上的2條不銹鋼鏈條放松后松開按鍵。
⑹ 取下鋼絲繩下方的2個保險扣及掛在電子天平下方的保險掛鉤上的2個S形掛鉤，將載有車轍試件的方形網籃的上活動托板拉回到與下臺板重合，取下車轍試件。
二、注意事項
1、儀器使用前應在水箱內加好水，防止干燒儀器而導致損壞。
警告：在水箱無水的情況下嚴禁開啟儀器，嚴禁打開加熱開關、攪拌開關！
2、儀器使用前應確定供電電壓為220V±10%，50Hz, 并有良好、可靠的接地線。
3、高精度電子天平是精密的、機電一體化的智能型計量儀器，要嚴格按照其使用說明書所規定的要求進行使用、維護和保養，特別不要讓水滴入天平內。
4、電子天平除掛鉤式稱量方式外，還可以臨時取下掛鉤在其天平盤上稱量，進行T0708標準試驗時需要這樣的稱量。
5、試驗結束后，應將用干燥不掉毛的軟毛巾將天平擦拭干凈，妥善保管。
6、水箱內的水應經常更換，保持干凈。當使用一段時間后應將水換掉，放水時只要打開水箱的兩個放水閥即可放水。
7、電機控制手柄注意不要敲擊、跌落，特別不要讓水滴入手柄內，以免發生意外。
警告：儀器若出現故障應及時切斷電源，請專業技術人員檢修并排除故障后方可繼續使用，防止發生意外！
