上海昌吉SYD-0624型瀝青粘韌性測試儀
本儀器是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0624-2011《瀝青黏韌性試驗》和石化行業標準SH/T0735-2003《瀝青粘韌性試驗法》所規定的要求設計制造的。適用于按T0624-2011《瀝青黏韌性試驗》、SH/T0735-2003《瀝青粘韌性試驗》標準規定的要求，測試瀝青在特定條
產品介紹
產品功能介紹
本儀器是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0624-2011《瀝青黏韌性試驗》和石化行業標準SH/T0735-2003《瀝青粘韌性試驗法》所規定的要求設計制造的。適用于按T0624-2011《瀝青黏韌性試驗》、SH/T0735-2003《瀝青粘韌性試驗》標準規定的要求，測試瀝青在特定條件下的粘韌性，以評價瀝青摻加改性劑后的改性效果。一、主要技術特點
1、本儀器兼容交通行業和石化行業兩個試驗標準的要求，拉伸長度可選擇300mm或610mm；拉伸試驗機運行平穩可靠，測量精度高。2、自主研發的試驗檢測軟件，能自動繪制打印“粘韌性試驗荷重∼變形曲線”和自動計算瀝青的粘韌性、韌性，對于研究不常見的“粘韌性試驗荷重∼變形曲線”，還允許研究者對韌性切線合理修正。
3、本儀器的試驗和測試結果計算，均可通過操作筆記本電腦完成，使用極其方便。
4、控制面板設計簡潔，通過面板上的上行鍵、下行鍵、停止鍵，也可方便的操作試驗，完成測試，筆記本電腦則自動完成測試結果的計算。
5、配置A4打印機（選配），可以自動繪制打印“粘韌性試驗荷重∼變形曲線”和瀝青的粘韌性、韌性數值。
6、儀器設計先進，制作考究，外形精美，操作簡便，具有高檔儀器的高貴氣質，是相關施工、監理、科研單位和大專院校的理想選擇。
本儀器最大的特點是：用筆記本電腦操作和控制試驗的全過程，實現瀝青粘韌性的全自動檢測。
二、主要技術參數及指標
1、拉伸速度： (500±10)mm/min；2、最大加載能力： 1000N；
3、拉力非線性誤差： ＜0.5％；
4、拉力采樣間隔： 0.5mm；
5、最大拉伸長度： 610mm；
6、供電電源： AC（220±10％）V，50Hz；
7、整機功耗： 不大于500W；
8、外型尺寸： 520㎜×400㎜×1220㎜（長×寬×高）。
三、選配件
1、恒溫水浴： HWY-10多功能循環恒溫水浴（推薦）。產品配置清單

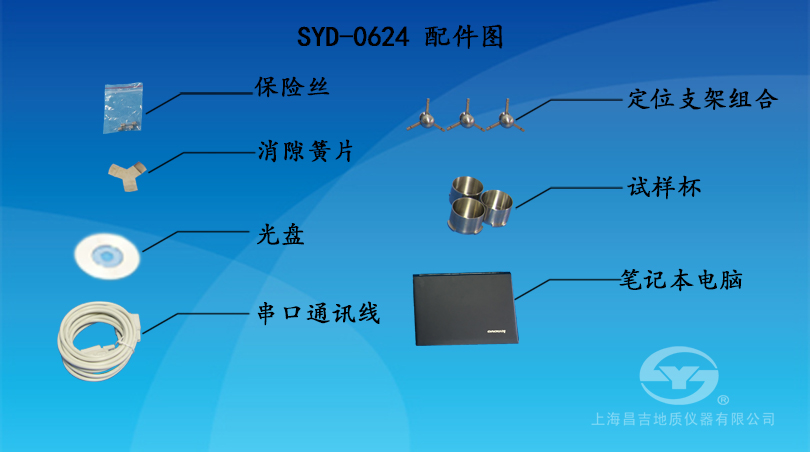

一、SYD-0624型 瀝青粘韌性測試儀儀器配套清單（出廠標配）
| 序號 | 名 稱 | 單位 | 數量 | 備注 |
| 1 | 瀝青粘韌性測試儀 主機 | 臺 | 1 | |
| 2 | 定位支架組合 | 件 | 3 | |
| 3 | 試樣杯 | 只 | 3 | |
| 4 | 消隙簧片 | 件 | 1 | |
| 5 | 筆記本電腦 | 臺 | 1 | |
| 6 | 串口通訊線 | 根 | 1 | |
| 7 | 軟件光盤 | 張 | 1 | |
| 8 | USB轉接數據線 | 根 | 1 | |
| 9 | 使用說明書 | 份 | 1 | |
| 10 | 合格證書 | 份 | 1 | |
| 11 | 產品保修卡 | 份 | 1 |
二、SYD-0624型 瀝青粘韌性測試儀儀器安裝所需試劑、器材
| 序號 | 名稱 | 規格和要求 | 數量 | 備注 |
| 1 | 三氯乙烯 | 1L | 1L/桶 | |
| 1 | 三氯乙烯 | 500ml | 3瓶 | |
| 2 | 蒸餾水 | 三級 | 2升 | |
| 3 | 分析天平 | 精度不大于1mg | 1臺 | |
| 4 | 天平 | 精度不大于1g | 1臺 | |
| 5 | 烘箱 | 1臺 | 裝有溫度控制器 | |
| 6 | 恒溫水浴 | 精度0.1 | 1臺 |
說明：
1、儀器安裝所需試劑、器材由用戶自備。2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
產品維護保養
SYD-0624型 瀝青粘韌性測試儀操作規程和使用維護說明
一、安裝調試操作規程
1、儀器應放置在通風、干燥處，且置于堅固、平整的實驗室地坪上。調節水平調節旋鈕，使儀器保持水平，不晃動。2、檢查儀器的工作狀態應符合說明書所規定的工作環境和工作條件，供電電源應有良好的接地端，儀器外殼必須處于良好的接地狀態。
3、將試樣容器放入60℃～80℃烘箱中，預熱1小時。
4、用三氯乙烯溶劑擦凈拉伸半球圓頭，裝入定位支架中干燥待用，將熱瀝青試樣逐漸注入預熱的試樣容器中，質量為50g±1g，注意試樣中不得混入氣泡。
5、迅速將拉伸半球圓頭浸入瀝青試樣中，定位支架架在試樣容器上方，用定位螺母壓緊固定，使半球圓頭上面恰好與瀝青試樣齊平，在室溫下靜置（1～1.5）小時，適當調整定位螺母，使半球圓頭高度保持與瀝青上表面齊平。
6、將安裝好的粘韌性試驗器連同試樣一起置入溫度為25℃±0.1℃的恒溫水槽架子上保溫（1～1.5）小時。
7、接好拉伸試驗機、計算機的電源，接好儀器與計算機之間的串口通訊線，打開拉伸試驗機電源（應開機15分鐘預熱后再開始試驗，可在準備試樣時提前開機預熱），啟動計算機。
8、運行計算機檢測軟件（SYD-0624瀝青粘韌性測試儀.exe文件，詳細說明見軟件操作說明）。
9、輸入本次試驗測量資料：樣品編號、測量人、送樣單位。
10、按說明書的要求將裝有試樣的粘韌性試驗器正確裝入拉伸機，點擊窗體上的零點修正按鈕，計算機自動修正偏差。
11、點擊軟件“測量”窗體上的測量按鈕，拉伸試驗機立即以500mm/min的速度開始上行拉伸，此時計算機實時記錄下荷重～變形曲線，并自動計算出瀝青試樣的粘韌性、韌性，當運行到610mm時，拉伸試驗機自動停止，本次拉伸試驗結束。
12、每次測定結束后，退出上位機檢測軟件，關閉計算機，然后關閉電源，清洗、干燥試驗器具，傳動裝置應及時加潤滑油。
注意事項
1、試驗過程中如需中途停止試驗，點擊軟件“測量”窗體上的“停止”按鈕，拉伸試驗機即停止工作。2、拉伸試驗機上有“上行”、“下行”和“停止”三個按鍵，也可以方便地上、下移動和停止。
3、計算機不要另做它用，計算機軟件基本設置不要擅自修改，應避免由人為因素引起的計算機系統故障
